Fleroperationsbearbetning

Fräsning i fleraxliga maskiner är ett av våra allra starkaste kort. Vi har mycket lång och bred erfarenhet av bearbetning i 4- och 5-axliga fräsmaskiner. Vårt kunnande inom fräsning sträcker sig från friformsfräsning vid form- och verktygsbearbetning, 5-axlig simultanbearbetning av t ex impellrar  till högoptimerad 5-axlig serieproduktion.

Klicka på länken nedan för att se en sekvens på 5-axlig simultanbearbetning i vår Hermle C400.

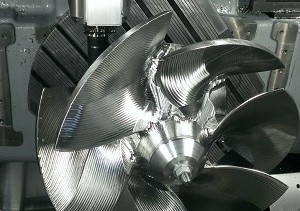

Impellerfräsning

Arbetsstycket är ett gjutet ämne i Superduplexstål EN1.4462. Detaljen är en impeller till vattenjet-aggregat, största diametern ute på bladspetsarna är 630mm.

Vi har stor erfarenhet av fleroperationsbearbetning i allt från plast och aluminium till duplex, titan och härdade detaljer. Höga toleranskrav, komplicerade former och avancerad programmering av maskinbearbetade detaljer är våra medarbetares vardag.



Våra fräsmaskiner:

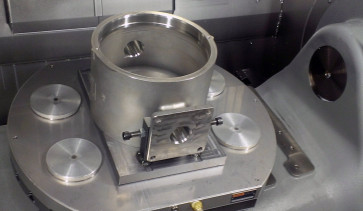

Hermle C400 Basic

5-axlig maskin, 2015 års modell.

Arbetsområde i axlarna XYZ = 850 x 700 x 500mm,  A=+91/-139 grader,  C=360 grader.

Diameter på roterad detalj max 980 mm, detaljvikt max 600 kg.

Spindelvarvtal 18.000 rpm,  effekt 20kW,  vridmoment 180 Nm.

Verktygsmagasin 81 platser. Kylmedelstryck 80 bar.

Hermle C400 Basic

Hermle C400 Basic



Hermle C800U

5-axlig maskin,  2004 års modell.

Arbetsområde i axlarna XYZ = 800 x 550 x 400mm,  A=+-110 grader,  C=360 grader.

Diameter på roterad detalj max 700 mm, detaljvikt max 300 kg.

Spindelvarvtal 16.000 rpm,  effekt 15kW.

Verktygsmagasin 30 platser. Kylmedelstryck 40 bar

Hermle C800U

Hermle C800U



Haas VF5 XT

3-axlig maskin,  utrustad med 4;e axel,  2008 års modell.

X=1524mm  Y=660mm  Z=550mm  A=360gr

30 verktygsplatser

Hass VF5XT

Hass VF5XT



Daewoo 540

3-axlig maskin,  utrustad med pallettmonterad 4;e axel,  2004 års modell.

X=1050mm  Y=500mm  Z=500mm  A=360gr

24 verktygsplatser

Daewoo 540

Daewoo 540



DeckelMaho DMC 63V

3-axlig maskin,  1998 års modell.

X=610mm  Y=500mm  Z=450mm

24 verktygsplatser

DeckelMaho DMC63V

DeckelMaho DMC63V
